城市地下管線種類繁多，結構復雜，不同種類地下管線埋設特征也不同，掌握不同種類管線的結構特征和埋設規律，采用與管線相應的探測技術方法，以達到有的放矢，高效率、高質量地完成地下管線探測任務。

一、地下管線的分類、內容及技術術語

（一）地下管線的分類、內容

1. 給水管道

可按給水的用途分為生活用水、生產用水和消防用水；

2. 排水管道

可按排泄水的性質分為污水、雨水和雨污合流及工業廢水等管道。

3. 燃?xì)夤艿?/span>

可按其所傳輸?shù)娜細獾男再|(zhì)分為煤氣、液化氣和天然氣管道；按燃?xì)夤艿赖膲毫大小分為低壓、中壓和高壓管道，其分類依據是：

低壓 P ≤5kPa；

中壓 P ＞5kPa,≤0.4MPa；

高壓 P ＞0.4MPa, ≤1.6MPa。

4. 工業管道

可按其傳輸?shù)牟牧闲再|(zhì)分為氫、氧、乙炔、石油、排渣等管道；按管內壓力大小分為無壓（或自流）、低壓、中壓和高壓，其分類依據是：

無壓 P =0；

低壓 P ＞0, ≤1.6MPa；

中壓 P ＞1.6MPa,≤10MPa；

高壓 P ＞10MPa。

5. 熱力管道

可按其所傳輸?shù)牟牧戏譃闊崴驼羝艿溃?/p>

6. 電力電纜

可按其功能分為供電（輸電和配電）、路燈、電車等電纜；按電壓的高低可分為低壓、高壓和超高壓電纜，其分類依據是：

低壓 V ≤1kV； 0.22kv，0.38kv

中壓 V ＞1kV?！?10kV；6kv、10kv

高壓 V ＞110kV。110kv，220kv

7. 通訊電纜

可按其功能分為電話電纜、有線電視和其它專用電信電纜等。根據權屬單位分主要有：中國電信、網通(WT)、移動(YD)、聯通(LT)、電視(DS)、軍用(JY)、鐵通(TT)、公安專網、銀行專網、校園網絡等。

（二）技術術語

1. 壓力管線

指管道內流體介質由外部施加力使其流動的工程管線。

2. 重力自流管線

指管道內流動著的介質由重力作用沿其設置的方向流動的工程管線。

3. 可彎曲管線

指通過某些加工措施易于彎曲的工程管線。

4. 不易彎曲管線

指通過某些加工措施不易彎曲的工程管線。

5. 管線水平凈距

指水平方向敷設的相鄰管線外表之間的水平距離。

6. 管線垂直凈距

兩條管線上下交叉敷設時，從上面管道外壁最低點到下面管道外壁最高點之間的垂直距離。

7. 管線埋設深度

指從地面到管道底（內壁）的距離，即地面標高減去管底標高。管道設計、施工時通常采用此定義，與地下管線探測行業定義的管線埋設深度有區別。

8. 管線覆土深度

指地面到管道頂（外壁）的距離。

二、地下管線結構

（一）給水管道結構

1. 給水管道的特點

給水管道系統構成，一般是由水源地（江河、湖泊、水庫、水源井等）取水，通過主管道（明渠、隧道、大型輸水管道、渾水管道等）送到水廠，經水廠凈化處理后，再由主干管道送至用水區（工廠、住宅小區、企事業單位等）。各用水區又根據自己的需要和條件，敷設本區的給水管道系統，通過該系統送到各用水點或通過支管道送往各家各戶用水點。

工廠、校園給水管道的敷設形式是根據工藝流程，建、構筑物的布置以及場地的地形條件等確定，一般分為三個系統，即分組系統、組合系統和混合系統。生產用水、生活用水或消防用水均各自成獨立系統的稱為分組系統；生活用水和消防用水合為一個系統，生產用水另成一個獨立系統的稱為組合系統；生產、生活和消防用水合在一個系統內的稱為混合系統。

城市供水管網通常采用組合系統，即生活用水和消防用水合為一個系統。也有部分城市生活用水和消防用水正在逐步分開形成各自獨立系統。此外，還有些城市對管網進行改造建立了中水系統，如泰安市，中水系統主要用于綠化、消防及衛生設備等用水。

2. 給水管道的材質及管徑

（1）鑄鐵管：使用最為廣泛，分為承插口和法蘭口。

（2）鋼管：由鍍鋅鋼管、無縫鋼管和碳鋼直板卷管，通常管徑100 mm 以下采用鍍鋅鋼管，大管徑常使用碳鋼直板卷管，DN600～DN1200都有。

（3）砼管：通常采用鋼筋混凝土管，在江、浙等南方地區使用較多，從dn100～dn1200都有，其它地區一般大管徑（如dn600以上）才使用砼管。

（4）塑料管：采用硬聚氯乙烯管材（UPVC）或PPR管材，近年來，國家建設部正在要求推廣使用dn400以下硬聚氯乙烯管材給水管道。

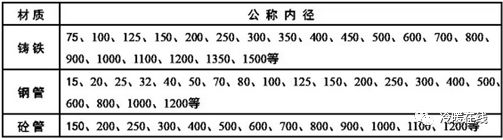

常見管線材質公稱內徑

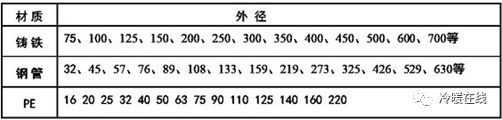

給水硬聚氯乙烯管材公稱外徑

3. 給水管道的管件

給水管道管件較多，比較常用的管件主要有：丁字管（三通）、叉管（135°）（三通）、十字管（四通）、彎管（90°、135°）（彎頭）等。

4. 給水管道的構筑物

（1）取水構筑物：用于取得地表水（河流、湖泊、水庫）或地下水（水源井）等；

（2）升水構筑物：如水泵站（房）等；

（3）凈化構筑物：用于改善水質，如清水池、凈化池等；

（4）貯水池：用于貯存水，如水塔、高位水池等；

（5）冷卻設備：采用循環供水時使用，如冷卻塔、噴水池等。

5. 給水管道的附屬物

（1）閥門：多安裝在檢查井內，啟、閉水道之用；

（2）消防栓：分地上和地下兩種，地下消防栓安裝在專門的檢查井中，消防栓多安裝在干線或支線的引出管上，消防栓前設置閥門；

（3）止回水閥：是一種防水逆流的裝置，安裝在只允許水向一個方向流動的地方，例如給水干線上常常安裝此裝置；

（4）排氣裝置：管道的高點，自動排除管道貯留的空氣；

（5）排污裝置：管道的低點，用于排除沉淀物；

（6）預留接頭：擴建管道用；

（7）安全閥；

（8）檢修井。

（二）排水管道的結構

1. 排水管道的分類

排水管道是接收、輸送和凈化城市、工廠以及生活區的雨水、污水，其中包括工業污水、生活污水、雨水等。排污管道系統按排出的方式分為合流式、分流式、組合式三種，合流式是將工業廢水、生活污水和雨水井有一個共同的管道排出；分流式是每一種污水經由獨立的排水管道排出；組合式是將需要處理的生產污水和生活污水經由一個管道排出，將不需要處理的生產廢水及雨水經由另一管道排出。排水管道敷設應考慮當?shù)氐膬鐾辽疃取?/p>

2. 排水管道的材質與管徑

一般排水管道的管材有：鋼筋混凝土管、混凝土管、塑料管、鑄鐵管、石棉水泥管、陶瓷管以及磚石溝等，常用的是鋼筋混凝土管和混凝土管，其常見管徑如下表：

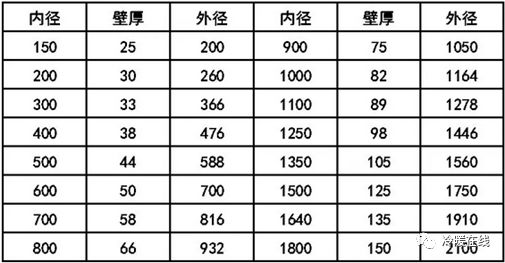

常見鋼筋混凝土管、混凝土管排水管道管徑

3. 排水管道的構筑物

有排水泵站、沉淀池、凈化池、暗溝地面出口等。

4. 排水管道的附屬物

（1）檢查井：是維修人員進入井內清理淤塞物和檢查修理用。檢查井小室根據不同情況和要求做成圓形、扇形、矩形或多邊形。

（2）結點井：是接受污水和廢水在井中匯合后輸出。

（3）跌水井：設在落差較大處，將接受的廢水和污水沉淀后輸出，是降低坡度，其凈化作用的井。

（4）沖洗井：與上水管相連，用于沖洗井中的於物。

（5）轉角井：設置在拐彎處。

（6）特別井：設在排水管與其它地下設施交叉處。

（7）滲透井：通過地下滲透方法排除雨水。

（8）倒虹吸管：為避讓障礙物，如沖溝、河流、鐵路等爾設置的。

（9）渡槽：為了避讓障礙物，在個別地方也可架設渡槽。

（10）化糞池：用于凈化糞便，排除污水，一般在接收樓房污水的匯合處（即與支干線連接處）設置矩形化糞池。

（11）雨水口：即雨水篦。

5. 特殊的排水管道

（1）、拱形排水管道。

（2）、倒虹吸排水管道。

（三）燃?xì)夤艿赖慕Y(jié)構

1. 燃?xì)夤艿涝O(shè)備

包括有灌站、氣壓站、閥門井、檢修井、閥門、抽水缸（凝水缸）、犧牲陽極、標石樁等。

2. 燃?xì)夤艿赖墓懿暮凸軓?/span>

燃?xì)夤艿赖墓懿挠袖摴?、無縫鋼管、鑄鐵管（用于低壓煤氣）、聚乙烯塑料管（PE管）。

燃?xì)怃摴艹２捎猛鈴奖硎?，常?jiàn)鋼管規格見下表：

常見鋼管規格

3. 燃?xì)夤艿赖臉?gòu)件

全承丁字管、全承十字管、45°彎管、90°彎管、漸縮管等。

（四）熱力管道的結構

1. 熱力管道設備

包括熱力廠、調壓站、中繼泵站、檢查井、閥門、閥門井、聚集凝結水短管、凝結水箱、放氣閥、放水閥等設備。

2. 熱力管道的管材及連接

（1）城市熱力管道一般采用無縫鋼管、鋼板卷焊管。管徑如下表：

常見鋼管規格

（2）熱力管道的連接采用焊接管道，與設備、閥門等拆卸附件連接時，采用法蘭連接。

（3）熱力管道所用的變徑管采用壓制或鋼板卷制。

（4）熱力管道干、支線的起點安裝關斷閥門。

（5）熱水熱力管道輸送干線每隔200～300m。輸配干線每隔1000～1500m裝設一個方段閥門。

（6）熱水凝結水的高點安裝放氣閥門。

（7）熱水凝結水的低點安裝放水閥門。

（五）電力管道的結構

1. 電力管道的設備與構建筑物

包括發電廠、變電站、配電站、配電箱、檢查井等。

2. 電力管道的埋設種類

（1）直埋：電纜埋設在壕溝內，覆蓋軟土，上面設保護板。

（2）電纜溝或槽盒：封閉式不通行管溝，蓋板可開啟；

（3）管道埋設：管塊、管埋；

（4）電纜隧道。

3. 電力電纜分支的形式

采用T形或Y形。

4. 電纜材質

鋁芯或銅芯。

5. 電力電纜功能

分為供電（輸電和配電）、路燈、電車等。

6. 電力電纜的電壓

分為低壓、高壓和超高壓三種，電力電纜常見電壓有：0.22kv、0.38kv、1kv、6kv、10kv、35kv、110kv、220kv等。

（六）電信管道的結構

1. 電信管道結構的特點

電信管道是由具有一定容量的電纜、通道和一定數量的人孔、手孔和出入口，按一定的組合方式組合成通訊管道設施系統。其中布設通訊管道的管孔部分和與之相接的人孔、手孔，是組成通訊管道的基本要素。

2. 電信電纜的布設形式

（1）單局制電信電纜管道系統布設形式；

（2）多局制電信電纜管道系統的布設形式。

3. 電信管道的分類

電信管道因其在通信網絡中所處的位置，布設電纜的性質，可綜合分類入下五種：

（1）出進局管道：進出電信局、通信臺，連接主干通信管道。

（2）主干管道：主干道路上的通信管道，容量較大。

（3）中繼管道：連通各局之間通道。

（4）分支電纜：市區道路，與主干線相連。

（5）用戶管道：從主干管道或分支管道特定人孔接出，進入用戶小區，建筑物或用戶院內的通信管道。

4. 電信管道的管材

（1）水泥預制管塊：早期使用最多的一種管材，常見有六孔和四孔兩種，規格分別為360×250 mm和250×250 mm 。

（2）鋼管電信管道：?jiǎn)慰卒摴馨匆欢ńM合方式排列敷設與地下，通常用于過路、過橋或繞障礙物等路段。

（3）塑料管通信管道：采用聚氯乙烯塑料管，目前常用的管材。

（4）其它管材的電信管道：包括水泥管道、鑄鐵管和陶瓷管等。

5. 電信管道構筑物分類

（1）管孔式電信管道：通常的埋設方式，即管埋方式。

（2）電信電纜隧道：管溝埋設，有不通行、半通行、通行電纜專用和公用隧道四種。

（3）人（手）孔的作用：各方向管道匯集的場所；擺放電信電纜、電纜接頭、充氣門、中繼器、負荷箱、光纜盤留等設施的場所；電纜分支引出場所；深度調接場所。

（4）人（手）孔分類：

①矩形直通人（手）孔；

②扇形人（手）孔；

③斜通人（手）孔；

④移位人（手）孔：矩形移位人（手）孔和Z形移位人（手）孔；

⑤三通分支人（手）孔；

⑥對稱分支人（手）孔；

⑦四通（十字）分支人孔。
